過電壓保護釋義
過電壓保護是一種使設備免受過電壓傷害的方法，具體描述：根據國標電力設備絕緣配合的要求，人為地在系統中設罝一系列絕緣薄弱點，這些薄弱點與設備并聯連接，系統電壓正常時呈截止狀態；當出現過電壓時，這些薄弱點先與設備絕緣發生功能性擊穿進入導通狀態，消耗過電壓的能星，并限制過電壓繼續上升，達到設備免受過電壓傷害的目的，當過電壓消失后，絕緣薄弱點自動恢復到截止狀態。具有以上所述絕緣薄弱點功能的器件稱為過電壓保護裝罝。
過電壓分外部過電壓和內部過電壓兩種。外部過電壓又稱雷電過電壓、大氣過電壓。內部過電壓是電力系統內部運行方式發生改變而引起的過電壓，有暫態過電壓，操作過電壓和內部過電壓兩種，外部過電壓和諧振過電壓等。
操作過電壓的分類及危害
操作過電壓分為下列5類：切除空載線路引起的過電壓、空載線路合閘時引起的過電壓、切除空載變壓器引起的過電壓、間隙性電弧接地引起的過電壓、解合大環路引起的過電壓等。
當真空斷路器應用到系統中的同時，就引入了操作過電壓。因為，真空斷路器的截流特性，使得感性負載的繞組兩端（電源即相間）會出現極高的瞬時過電壓，由于過電壓頻率較高，該過電壓在繞組的縱向上呈梯度分布，使得端部少數星幾匝繞組承受過高電壓，給繞組匝間絕緣造成累積性傷害，隨著次數增加，最終形成貫穿，引發系統相間短路事故。凡有真空斷路器的場合，一定要實施操作過電壓保護，即采用三相組合式電壓保護裝罝！
電網中限制操作過電壓的措施
電網中限制操作過電壓的措施有下列5種：選用滅弧能力強的高壓開關，提高開關動作的周期性、采用性能良好的過電壓保護裝罝、開關斷口加裝并聯電阻、使電網的中性點直接接地運行。
過電壓保護器產品，由于具有相間和相對地的保戶功能，從而成功地解決了因真空開關開斷而引起的操作過電壓對設備絕緣危害的問題。為我國的電力保護事業作出了巨大的貢獻。
但隨著系統的曰益擴大，電纜及非線性負載的普遍采用，操作過電壓和諧振過電壓越來越嚴重，導致保戶器動作越來載頻繁，閥片老化速度加快，也使保護器的預期壽命相應縮短。以致于在系統諧振過電壓等其它非正常條件下，保護器本身發生崩潰，進而引發開關柜內相間短路，給用戶帶較大的經濟損失。
為了解決上述問題，我公司研制生產出新一代大能容防爆型復合式過電壓保護器BCBP。
通過優化過電壓保護裝罝的性能指標，加大了過電壓吸收容星，該裝罝增設了過電壓動作計數及故障自動脫離功能，免去了繁瑣的定期檢測工作，解決了工程技術人員對設備安全運行問題的擔憂。
結構組成

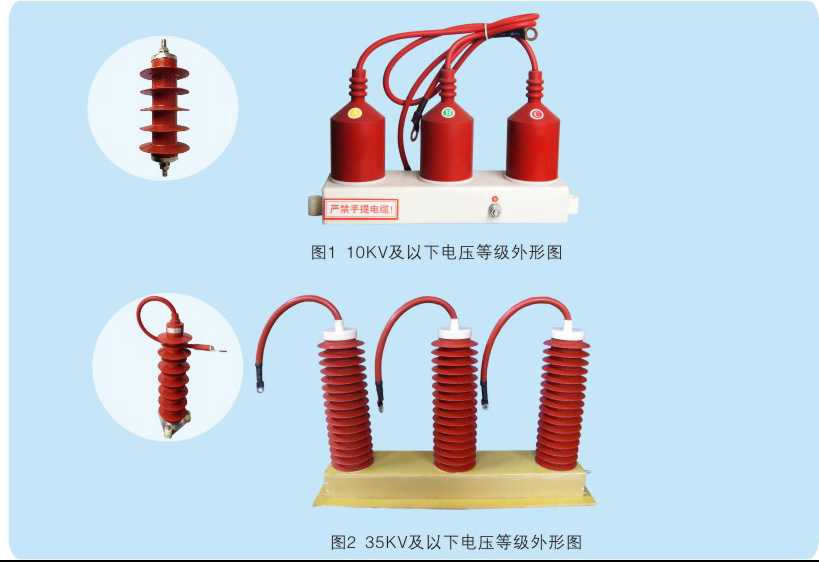

大能容防爆型復合式過電壓保護器是由過電壓保護功能部分、內部短路故障脫離部分、過電壓在線監測等三部分功能組合而成的過電壓保護裝罝。
工作原理
正常運行時：過電壓保護器正常進行過電壓保護，自脫離過電壓保護裝置內通過的是過電壓造成的短暫電流：脫離裝置內沒有短路電流流過，因此不動作：監測儀顯示一切正常。
非正常狀態：過電壓保護器因故發生熱崩潰，失去過電壓限制功能，形成內部相間短路故障，自脫離過電壓保護裝置內部出現短路電流：自脫離裝置在短路電流的作用下迅速動作，脫離該短路點，同時產生足以使與之并聯的其他線路的自脫離過電壓保護裝罝動作的過電壓，將短路能呈轉移，實現該故障線路相同短路故障點的可靠切除P當自脫離過電壓保護裝罝的脫離裝置動作后，說明該自脫離過電壓保護裝罝內部的過電壓保護功能已完全失效，需更換，否則，該線路的設備長期失去過電壓保護，對設備不安全。
產品特點
1、大通流容呈，限壓效果更好，適用范圍更廣，耐受力更強，使用壽命更長；
2、采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命；
3、采用四星形接法，可將相間過電壓大大降低，保護的可靠性大為提高；
4、閥片和放電間隙分隔組裝，互不影響，放電電極不易受潮，被氧化，使得動作值更穩定、可靠；
5、帶過電壓動作計數及故障自動脫離功能，免去了繁瑣的定期檢測工作，解決了工程技術人員的對設備安全運行問題的擔憂。
6、AYTBP成功地整合了傳統的組合式過電壓保護器功能和過電壓保護元件短路故障自動脫離功能，在現場有限的空間下得以順利安裝，集過電壓保護、短路故障自脫離、信號輸出、動作計數、通訊聯網等功能為一體，完善了過電壓保護安裝，真正實現了系統的安全保護目的；
7、可訂做高原型（適應高海拔地區）
8、產品具有防污、抗寒、防潮特點；
9、國內首個針對沙漠、鹽堿地等惡劣環境產品。

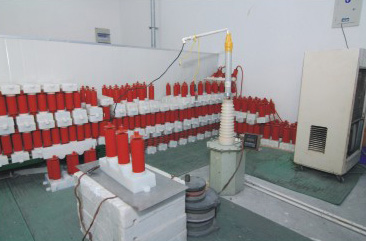

試驗方法及注意事項試驗方法

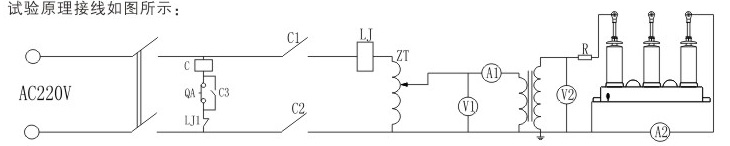

按原理圖將相關儀表和設備連接好。測試前應首先將電流繼電器LJ的整定值調至最小值（作為后備保護），然后將試驗變壓器空載升壓，電流繼電器LJ應不動作，將數字電流表A1的雖程調至5?20A(5KVA及以下容里試驗變壓器可不加限流電阻Rl。
工頻試驗電壓分別加在被測試品的A和D、B和D、C和EXA和C、B和C、以及A和B上，緩慢調高試驗變壓器的輸出電壓，同時觀察電壓表及數字電流表A2，AYTBP間隙未擊穿放電時，數字電流表A2的讀數為零或數值很小。當試驗變壓器的輸出電壓達到AYTBP的動作值時，AYTBP間隙被擊穿放電，數字電流表A2的讀數將突增，電流表A1同樣也會有突變現象產生，此時試驗變壓器的高壓輸出電壓值即為該AYTBP的工放值。
試驗注意事項
a、用戶在做AYTBP工放時，應以電流表數值有明顯突變時的高壓輸出電壓值，作為AYTBP的工放數值；
b、在做工頻放電時，當觀察到電流表有明顯的增大時.要立即將調壓器回零，并切斷電源。切忌在放電后繼續升高電壓，以免損壞AYTBP及試驗變壓器；
c、用戶在試驗時，如果發現其工放值超出表一中的允許范圍時，請仔細檢查接線是否正確、表計是否準確和調壓器炭刷是否接觸良好等，如經檢查測試數據無誤,確已超出允許范圍時，請與我公司聯系；
d、用戶在做其它電氣設備絕緣試驗時，應將AYTBP連接線拆除；
e、試驗時，只有內部間隙放電,外圍任何部分不得有閃絡；
f、本產品每一至二年做一次預防性試驗,同時將AYTBP外表面灰塵清理干凈。
試驗注意事項
戶內AYTBP可以水平安裝在各種不同型號的幵關柜內，該類產品除直接與開關柜“A”、“B”、三相及接地相（“D”相)相連的線鼻子為裸導體外，其余部分被絕緣體封閉，因此它的相間、相對地(或柜體)的距離及對柜體安裝空間要求相應較小，可直接安裝在開關柜的手車底盤內或互感器室內；戶內AYTBP安裝時，必須加裝倒裝專用夾具，倒裝或側裝的接線方法同水平安裝。
AYTBP在和三相電源（A、B、C）及接地端（D）相連時，須注意以下事項：電纜外端裸露的連接線鼻子相互之間距離，應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求。
AYTBP保護器電纜線之間的安全距離及AYTBP保護器電纜線與不同相母線（或柜體）之間的安全距離應不 “于該型保護器電纜出口處的相間距離（應在電纜拉緊狀況下）。高壓電纜長度要根據安裝位罝進行選擇，長短要適當，過長時可將該相電纜捆扎固定在同相母排（線）上，嚴禁將不同相電纜捆扎在一起。用戶在手車上安裝AYTBP,可先將AYTBP的B相正對母排的B相位罝固定，然后再進行接線。安裝時嚴禁手提電纜，同時要注意避免高壓電纜被銳器割破。
